技术突破

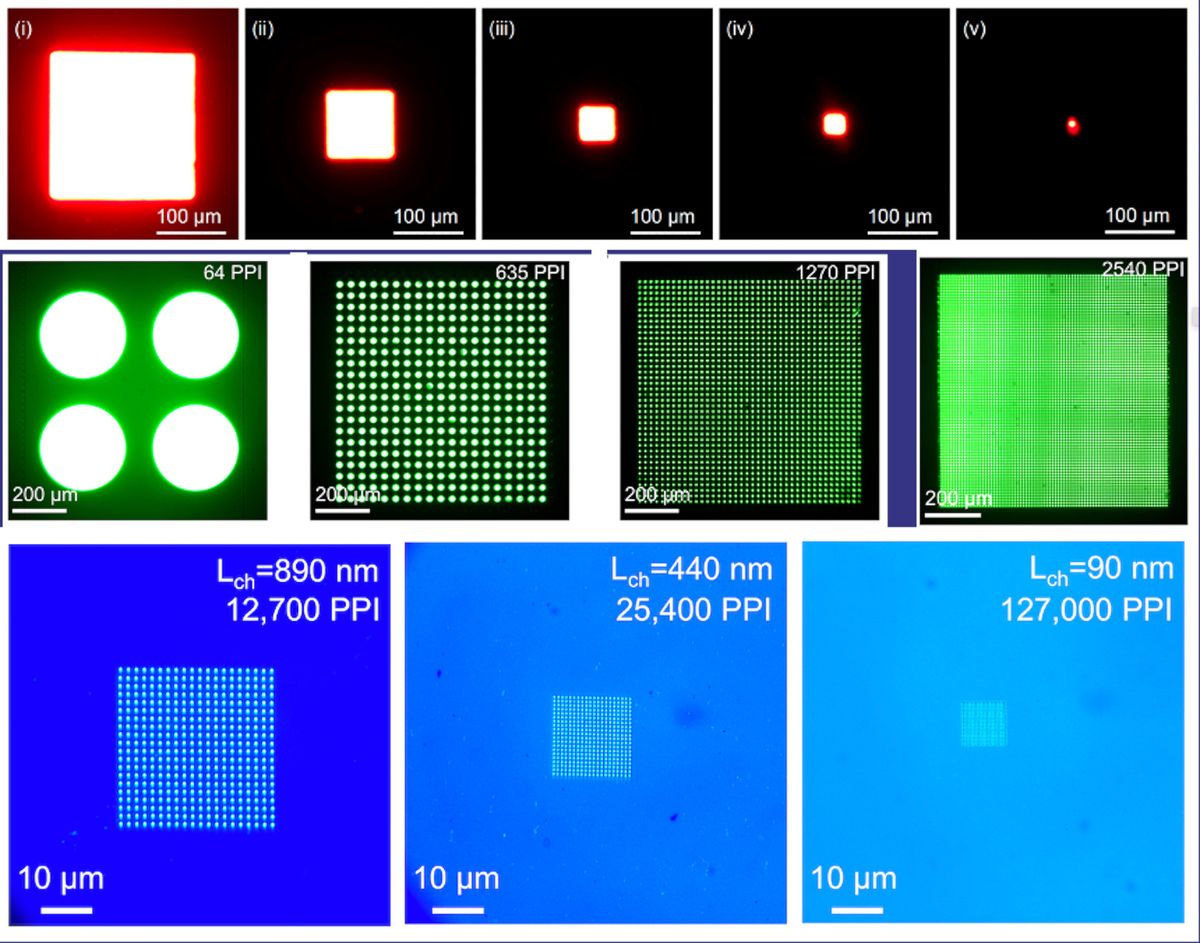

浙江大学和剑桥大学（Cambridge University）的研究人员发布了一项重大LED显示技术突破。根据研究团队官方博文，他们成功开发出像素长度仅90纳米的纳米LED，创造了世界最小LED记录。这项技术使未来显示屏的像素密度有望达到每英寸127,000像素。
相比之下，目前27英寸4K游戏显示器的像素密度仅为163像素/英寸，即使计入RGB三原色子像素，其密度也不到1,000像素/英寸。
核心技术
这项突破性技术的关键在于采用钙钛矿（Perovskite）材料，这种材料常见于太阳能电池板。研究人员将这种基于钙钛矿的LED称为"纳米PeLED"。与传统III-V族半导体的微型LED相比，这种新型LED在微缩过程中性能衰减极小。
由于钙钛矿材料较为脆弱，研究团队开发了特殊工艺，通过在额外绝缘层中设计光刻图案窗口来保护钙钛矿，同时保证图像质量不受影响。相关研究成果已发表在《自然》（Nature）科学期刊上。
应用前景
在显示技术领域，OLED屏幕目前在画面质量和价格方面具有优势。虽然Micro-LED显示技术表现出色，但其价格通常超过数千美元，难以广泛普及。
新型纳米PeLED技术在VR领域展现出巨大潜力。现有的Micro-LED在缩小像素尺寸时会面临效率急剧下降的问题，这限制了其在需要超高分辨率的VR设备中的应用。浙江大学赵宝丹教授指出，当像素尺寸小于10微米时，传统微型LED效率显著降低，而这恰是高端VR应用所需的尺寸范围。
产业化进展
研究团队已与杭州薄膜晶体管技术公司LinkZill合作，共同开发由薄膜晶体管背板驱动的原型有源矩阵微型PeLED显示屏。这标志着纳米PeLED技术向商业化迈出重要一步。
